XY-□型泄压阀

　用 途

　　该阀主要用于管路终端，控制管路压力，控制压力的大小可通过盖顶部的配重来调节，适用于水泥、电力等工业部门。

　工作原理

　　　当系统压力超过固定压力时将泄压阀顶盖冲开泄压。

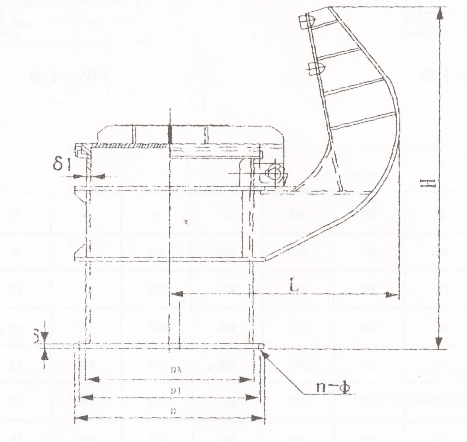

　外形安装尺寸（见图、表）

　　外形安装尺寸

　　

DN	D	D1	H	L	δ	δ1	n-φ
800	958	885	1719	1106	12	4	24-φ24
1300	1415	1370	2850	1550	20	8	31-φ24
