LB(Ⅰ、Ⅱ)－型单、双层棒条阀

　用 途

　　　根据建材、矿山、冶金等行业对中小型固体、块状物料的给料输送控制、给料等工艺需要而研制的一种新型闸门，适用于≤500mm物料控制。
特 点

　 　 该阀结构简单，易操作，无卡阻，克服了平板闸阀因物料颗粒大所造成启闭力大，甚至关不进去的情况。该阀采用单根棒条操作，因而操作方便、灵活，整体结构为优质钢焊接，刚性好、不变性、使用寿命长，无需维修，是中小型晶壮、块壮物料控制的理想设备。

工作原理

　　　本阀主要由框架、棒条组成，当棒条插入框架上，则一组棒条组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条栅板则出现一条较大的空隙，物料就可以从该空隙进入闸门的另一侧，抽出棒条的多少由工艺流程的需要来决定。

　主要性能参数

适用介质	φ50mm以下的颗粒物料
适用温度(℃)	≤350

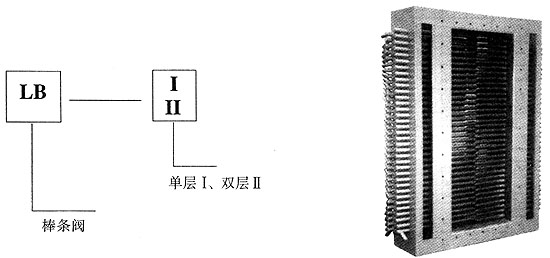

　型号编制说明

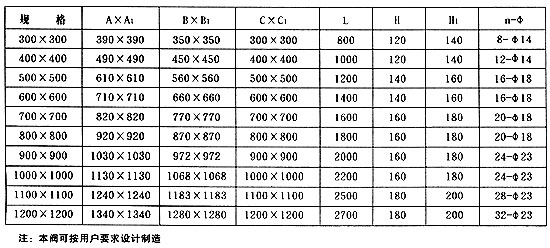

　主要外形及连接尺寸（见图、表）
