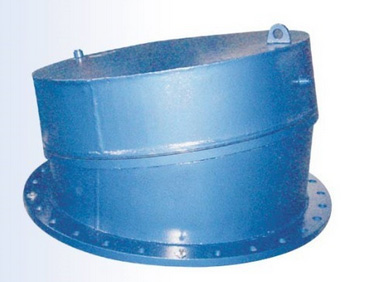

FPM型浮箱拍门





公称通径：100-2000

公称压力：0.1MPa

安装方式：法兰式

适用介质：污水，海水，清水

    管道压力损失小，可认为是普通拍门的替代品，可以设定门盖的比重（一般δ＝1.1∽1.2T/m3），大都为焊接件


   特点：FPM型拍门体在水中比重稍大于水，开启水头极小（重力抵消后约0.06m水头）安装形式常为法兰结构，安装方便，节省电能、人力，水处理费等.

拍门适用于给排水及污水处理工程中的各种管道和水渠中作溢流、止回作用，也可用于各种竖井井盖；仅用于单向水流的圆形、方形或矩形出口，结构简单，工作可靠，无需人力操作，可用法兰连接，也可与预埋件连接固定。

1， 产品名称：拍门，拍门阀
2， 产品型号：PM FPM
3， 产品规格：DN100-DN2000 铸钢拍门
二，拍门闸阀闸门产品用途；
1，产品用途：作为排水管出口处的单向阀用，具有自动关闭功能，防止江河潮水倒流。外形上可分为方形拍门和圆形拍门。

三， 不锈钢闸门拍门特点 ;

    本厂生产的拍门分圆形拍门（PM-Y型）及方形拍门（PM-F型）两种，均采用双铰链式，具有结构简单、密封性好等特点。最大工作水压为6m水头。

四，拍门闸阀应用规范:

1、设计制造按GB12235-59
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
拍门闸门主要零件材质
零件名称 阀体/阀盖 阀瓣 阀杆 阀杆螺母 填料 垫片
  材料     CF8 F304 F304 QAL-4 PRFE PRFE
  铜合金    F304 F304 QAL-4 PRFE PRFE
